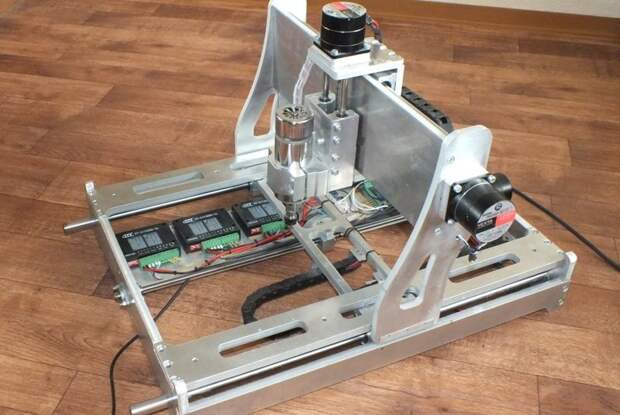

По многочисленным просьбам представяю здесь свой станок с ЧПУ. Постараюсь ответить на частые вопросы о цене основных компонентов механики и электрики. Возможно кому-то статья поможет решиться на постройку своего ЧПУ.
От идеи до готового станка прошло около пяти лет. За это время был построен маленький координатный стол с моторами от 5ти дюймовых флоппиков, для тестирования софта и компонентов электрики.
Были рассмотренны разные варианты конструкции, от совсем уже самопальных решений вроде направляющих для мебели или из уголков, ремней для приводов и так далее было решено отказаться, но в тоже время не выходить за скромные рамки бюджета.
Станок строился для помощи в моем основном хобби - авиамоделизме, то есть для бальзы, фанеры, дерева, потолочки, оргстекла и текстолита. Грызть металл он и не обязан, хотя 1-2мм алюминия проблемы вызвать не должны.
Рабочей объем составляет 400ммх550ммх75мм. Есть возможность обрабатывать длинные штуки в несколько приемов, свешивая их спереди и сзади.
Для создания станка был освоен Autodesk Inventor. На 3Д показан в итоге забракованный вариант - по оси У был недостаток жесткости.
С развитием хобби-3Д печати, цена на направляющие, винтовые валы, подшипники и шаговые двигатели сильно упала. Почти все приобреталось на Алиэкспрессе. Что бы не превращать статью в рекламу Али ссылок давать не буду. Покупалось все это добро постепенно, втечении без малого года, выискивались лучшие предложения, кое что не прошло проверку и было заказано вновь.
И так механика:
Направляющие оси Х: две круглые штанги WSC S16 ( 16мм ) длинной 650мм и два линейных подшипника SCS16LUU цена около 35$
Направляющие оси Y: две рельсы SBR12 ( 12мм ) длинной 500мм и 4 линейных подшипника SBR12UU цена около 30$ На осях Х и У есть возможность выбора люфта.

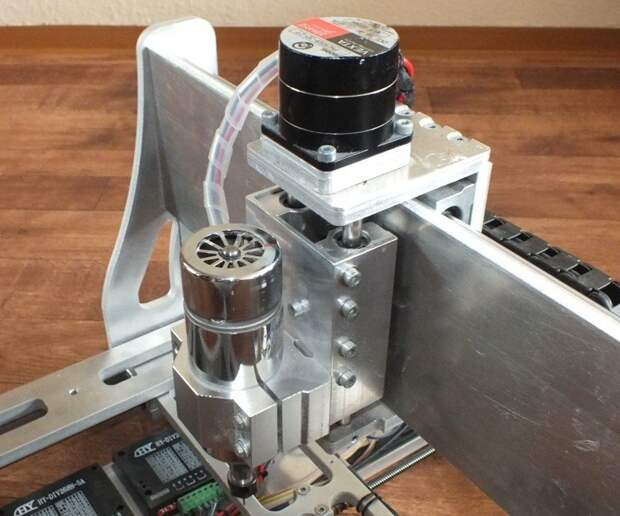

Направляющие оси Z: две круглые штанги WSC S10 (10мм) и 4 линейных подшипника SCS10UU цена около 20$
Подача на всех осях осуществляется с помощью винтовых валов Т8 (8мм) с шагом 2мм и бронзовых гаек, люфт которых выбран с помощью пружины. Не ШВП. Цена около 30$ за все три. В последнее время у китайцев появились и доступные валы ШВП, замена валов стоит первым пунктом в списке тюнинга.
Мелочи вроде опорных подшипников ( KLF08 ), гибких муфт для посадки двигателей на вал и цепей для кабеля пусть еще 15$. Моторы мне покупать не пришлось, у меня они уже были, б.у. от автомата для пипетирования.
Посадочные места сделаны под типоразмер Nema23, три штуки с Алиэкспресса не самого плохого качества - это около 50$
Станок выполнен из 12мм листового алюминия, резкой лазером. Все отверстия так же были намечены лазером и позже высверлены на станке. Фрезеровочных работ почти не потребовалось, отфрезерованы только торцы пластины оси У с рельсами и посадочные места деталей оси Z.
Думаю подобная конструкция из 12-16мм буковой фанеры будет работать не хуже. Окна облегчения можно и не делать .
Неподвижный опорный подшипник вала Х
Почти вся электрика станка, кроме питания, располагается внутри. Это три драйвера для шаговых двигателей и сам ЧПУ контроллер для УСБ. Драйверы бывают от 9$ за штуку, я потратил на них около 50$. Родные радиаторы драйверов были выброшены, для экономии места. Драйверы привинчены к алюминевой пластине.
Питание станка состоит из двух источников на 24 Вольт /12 Ампер каждый соединенных последовательно. Полученные 48 Вольт нужны для фрезерного шпинделя, 24 Вольт для питания шаговых моторов.
Плата ЧПУ контроллера, ищется по запросу "CNC USB Mach3", стоит от 35$. В комплекте китаец кладет диск с инструкциями и лицензией для софта Масн3. Работает отлично и просто настраивается, нареканий за 2 года эксплуатации нет. Софт Mach3 может немного и устарел, но работает на ура.
Возможна замена на новые контроллеры на основе Arduino.
Рабочая поверхность - пластина из буковой фанеры толщиной 12мм. Сначала была просто гладкая пластина на которую я приколачивал заготовки кнопками или гвоздиками, но это было не дело. Позже станок сам насверлил в своей плите отверстий с шагом 50х50мм, а я ввинтил туда мебельные цилиндрики с внутренней резьбой М5. Этого более чем достаточно, профильная пластина с пазами выйдет по цене дороже раза в три чем весь этот станок.
Палки спереди торчат, потому что жалко обрезать длинные направляющие, может быть позже построю более длинный станок.
Китайский шпиндель на 400 Ватт - мотор постоянного тока на 48 вольт и 13500 оборотов. Шел в комплекте с держателем и цангой для инструмента ER11. Цанга для 3мм, остальные докупал отдельно. Люфта нет, концентричность хорошая, пашет уже два года. Для моих целей его более чем достаточно. Цена от 50$. Честно говоря инстумент больше 4 мм использовать не приходилось пока.
Итого 280 баксов плюс труд, плюс мелочь на шурупы, гайки и кабель - получился вполне рабочий и годный станок. Практическая точность 0.1мм. Максимальная скорость подачи 1000 мм/мин, но в реальности больше 500мм-600мм подача и не используется. Наверное нужен более оборотистый шпиндель. На нем я пилил доски толщиной 18мм, оргстекло толщиной 10мм, фанеру 12мм, делал украшения из березовой сувели (капа), гравировал различные материалы. Точности вполне хватает чтобы изготавливать деревянные шестеренки для часов.
Спасибо за внимание.
